富士電機 BW50RAGU-2P003 配線用遮断器 2極 フレーム:50AF 定格,楽天市場】富士電機 BW50RAGU-2P005 配線用遮断器 2極 フレーム,G-TWIN ブレーカ BWシリーズ RAGU（50AF／125AF） | 富士電機,BW50RAGU-2P 新旧製品比較｜G-TWINシリーズ 一般配線用,BW50RAGU-2P 新旧製品比較｜G-TWINシリーズ 一般配線用●標準品で海外規格マルチ対応
G-TWINスタンダード品、G-TWINグローバル品の2つのシリーズで
世界主要地域の認証・規格に適合します。
●取付互換
アーク・ガス流制御遮断技術で高遮断性能を要求される国際規格対応品を
旧形品と同一寸法で実現、MCCB/ELCBも同一寸法です。
●フレーム間共用のカセット式付属装置
後付可能な内部付属装置の適用範囲を拡大。
フレーム間、MCCB/ELCBで内部付属装置を共通化しています。
●高インスタントブレーカ
トップランナー(IE3)モータのスターデルタ始動回路に最適な高インスタントブレーカもラインアップ。

●仕様
[フレーム(AF)]50
[基本形式]BW50RAG
[極数及び素子数]2P2E
[定格電圧[V]]
　AC…240
　DC…-
[定格絶縁電圧 Ui [V]]
　AC…690
　DC…-
[定格インパルス耐電圧 Uimp [kV]]6
[定格電流 In [A]]3
[定格周波数[Hz}]50-60
[定格遮断容量 Icu/Ics　[kA]]
　AC500V…14
　AC690V…-
[AC500V]7.5/4
[AC440V]10/5
[AC415V]10/5
[AC400V]10/5
[AC380V]10/5
[AC230V]25/13
[GB14048.2]
　AC400V…17/4
　AC230V…14/7
[過電流引き外し方式]完全電磁式
[動作特性曲線]F540 19 80(5) P1/3-2/3
[温度補正曲線]F540 19 80(5) P3/3

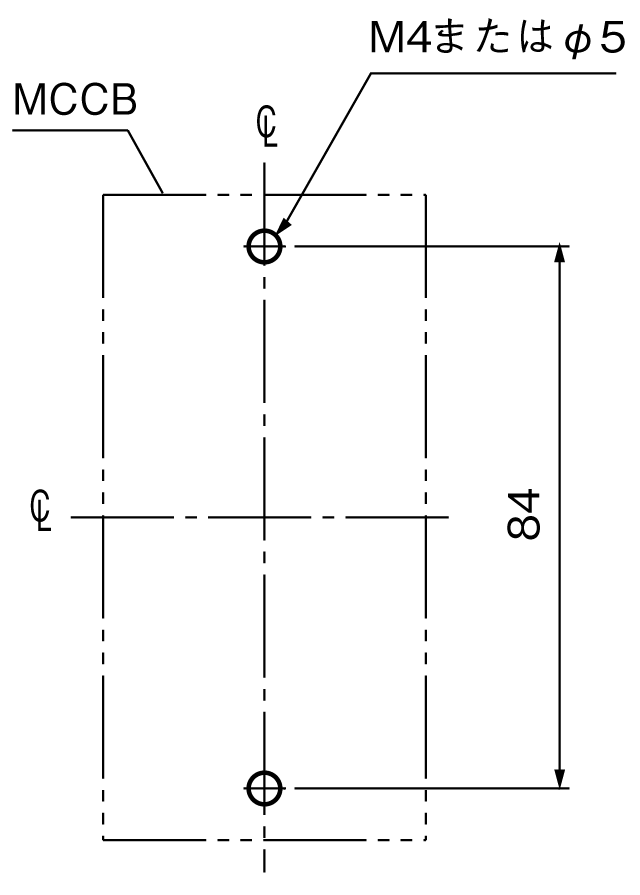

[外形図]F540 04 16(5)
[選択度種別]A
[アイソレーション適合]適合
[電気用品安全法<PS>E]有り
[CE,CCCマーキング]有り
[IEC規格認証]Certified by TUV
[仕様環境条件]
　使用温度…-10℃~+40℃
　使用湿度…85％以下(結露、氷結無きこと)
　標高…2000m以下
・雰囲気
　　過度の水蒸気、油気、煙、じんあい、
　　腐食性ガス、可燃性ガス等の存在しない雰囲気
